Importazione del database delle tag
L'utente può importare l'elenco completo delle tags dal tool di programmazione del PLC-Controllo.
Il programmatore in questo modo non deve programmare due volte le tag ma può importare in Kreo HMI le tag definite nel programma PLC.
Sono disponibili svariati tool di importazione.

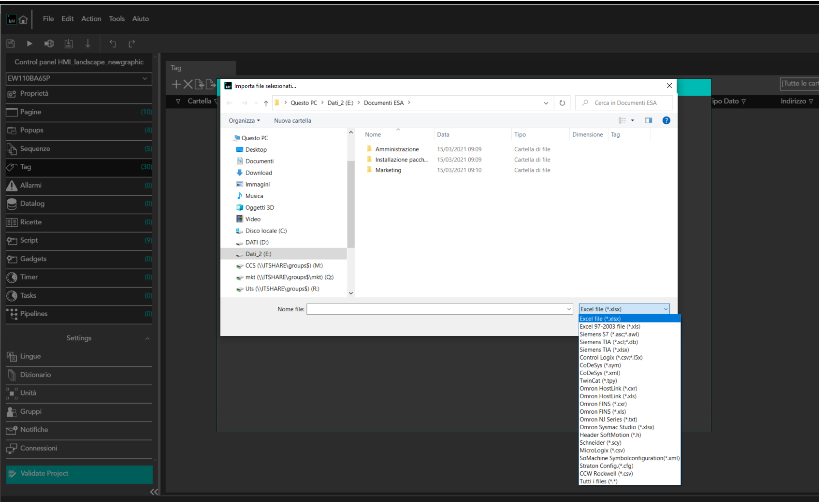

L'utente deve selezionare l'icona Importazione e scegliere l'utility del controllo che utilizza.
EXCEL FILE:
formato del database Tag ESA su foglio Excel. Da utilizzare quando l'utente vuole utilizzare Excel come ambiente di editing del database delle tag. Una volta modificato il database delle tag su foglio Excel, lo stesso puo' essere importato in Kreo HMI.
Siemens S7:
Permette di importare il file simbolico delle tag definito in Siemens STEP7. I formati richiesti sono ASC ed AWL.
Siemens TIA:
Permette di importare il file simbolico delle tag definito in Siemens TIA Portal. I formati supportati sono SCL, DB, XLSX
Control Logix:
Permette di importare il file simbolico delle tag definito in Rockwell RSLogix. I formati supportati sono: CSV, L5X
Codesys:
Permette di importare il file simbolico delle tag definito in Codesys (valido per tutti i dispositivi con runtime PLC Codesys based). I formati supportati sono .SYM e .XML
Twincat:
Permette di importare il file simbolico delle tag definito in Beckhoff Twincat. Il formato supportato e' il .TPY
Omron Fins - Hostlink - Sysmac Studio
Permette di importare il file simbolico delle tag definito nei vari ambienti di sviluppo Omron (CX-ONE, Sysmac Studio). I formati supportati sono: .CXR, .XLS, .XLSX
Header Softmotion:
Permette di importare il file simbolico delle tag definito nel pacchetto ESA di programmazione dei controllori serie TSxxx. Il formato supportato e' il .H
Schneider:
Permette di importare il file simbolico delle tag definito nei vari pacchetti di programmazione Schneider Electric. Il formato supportato e' il .SCY
Micrologix:
Permette di importare il file simbolico delle tag definito nel pacchetto Rockwell RSLogix con PLC della serie Micrologix. Il formato supportato e' il .CSV
Omron NJ Series:
Permette di importare il file simbolico delle tag definito nel pacchetto Omron CX-ONE per PLC NJ. Il driver di comunicazione utilizzato e' Ethernet Ip con indirizzamento completamente simbolico.
SoMachine Symbolconfiguration:
Permette di importare il file simbolico delle tag definito nel pacchetto Schneider SoMachine per i dispositivi Schneider Codesys based. L'indirizzamento delle tag e' simbolico.
Una volta indirizzato il file da importare Kreo HMI propone all'utente una finestra dove è possibile selezionare le tag che si vogliono importare ed il driver di comunicazione che deve essere associato alle tag.
Inoltre loperatore può decidere se le tag presenti nel progetto devono essere sovrascritte oppure duplicate.
Viene inoltre visualizzata una finestra di conferma che indica quante tag sono state correttamente importate.
