Attivazione del tunnel VPN
È possibile creare un tunnel VPN crittografato e protetto su ciascun dispositivo definito nel dominio.
L'utente può anche creare più VPN che lavorano in parallelo.
Di seguito la procedura da seguire:
1- Fare clic sul pulsante VPN su ciascun dispositivo periferico che costituirà il punto finale del tunnel

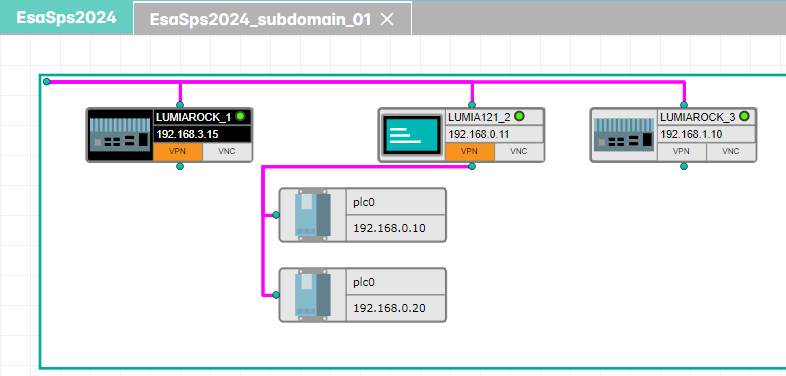

Il pulsante VPN diventerà arancione e significa che la VPN è stata prenotata
2- Fare clic sul pulsante VPN sulla barra degli strumenti; questo comando avvierà la connessione.

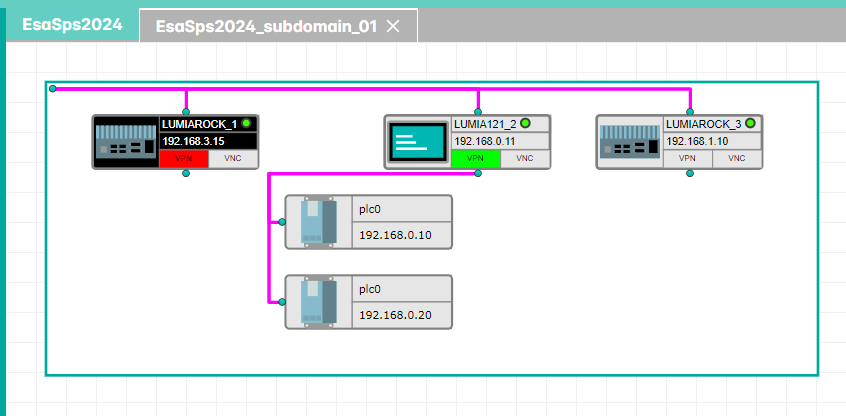

Il colore di sfondo della VPN diventerà Verde nel caso in cui la procedura di creazione del tunnel sia stata completata senza alcun errore.
Diventerà rosso in caso di errore.
Possono accedere tutti i dispositivi collegati alla seconda porta ethernet del bordo (ad esempio i PLC con indirizzo Ip 192.168.0.10 e 192.168.0.20).
Una volta aperto il tunnel VPN, l'utente può eseguire il ping del dispositivo di destinazione e dei dispositivi connessi alla rete locale.
È ora possibile accedere a tutti questi dispositivi tramite il software applicativo.
Ad esempio lo strumento di programmazione PLC o un semplice browser nel caso in cui il dispositivo target sia dotato di un server web integrato.
